配置文件中的配置參數表格：
1. 先將影片文件命名成AllController01.wmv~AllController15.wmv，并放到ME文件夾內
2. 如果發Play指令， 程序調用.\ME\AllController.txt
3. 如果發Play01指令，程序調用.\ME\AllController01.txt
4. 如果發Play02指令，程序調用.\ME\AllController02.txt
5. 依次類推，最大支持Play15指令，如果超出Play15，則仍然調用AllController.txt
6. Stop表示停止當前動作文件的發送，軟件接下來會發送一幀全0指令到控制卡（發送全0的功能在SYNC_SEL=2的情況下暫時無法實現）
注：Play、Pause和Stop的字母不分大小寫。
1. 啟動時間一次同步：適用于程序只播放動作文件的情況
2. SSP播放器反饋時間同步：播放影片同時調用txt格式的動作文件
3. SSP播放器內部時間同步：適用于既播放影片（SSP）又播放動作文件（EFFX）的情況
注：當同步方式為“SSP播放器內部時間同步SYNC_SEL=2”的情況下，播放影片的路徑和名稱在.\SPAS\OpenFile.vbs和OpenFileStop.vbs里面，如果需要修改影片名稱，則需要通過記事本打開這兩個文件進行修改。另外在.\ME\的文件夾下，同時將AllController.effx動作文件名稱也要同步修改。
除此以外，在SSP軟件中也應做相應的配置，具體見下圖，同時注意串口號和波特率要根據實際情況而定。
如果在影片（動作文件）播放過程中，又按下其它按鍵（或當前的播放按鍵），則重新播放按鍵所對應的影片。
在播放過程中如果按下Stop按鍵（Key6），則停止當前的影片（動作文件）的播放，平臺同時歸到原位。
l 平臺隨動控制
l 平臺特殊動作控制（模擬地震橫波縱波、平臺抖動、顛簸等效果）
l 動作文件、特效文件的采集（控制平臺的時候，可以直接生成動作文件）
l 模擬一些游戲的姿態輸出
l 某些搖桿支持平臺的變速控制
1. 將config.ini中的[Others]中的MotionFileDuty配置成超過0的數值
2. 修改[Comport2]的端口和采集卡的端口一致。并將波特率設置成115200
3. [SyncMode]中的SYNC_SEL=2
4. 將待采集動作的影片命名成AllController.wmv，且放在C:\UK2T\ME\文件夾下。或者將.\SPAS\OpenFile.vbs中的最后一行改成和待采集動作的影片路徑和名稱相一致。
5. 打開程序并準備好采集器后，直接點擊SSP界面上的播放按鈕即可
00:00:05.500 1 2 3 4 5 6 1 2 3 4 5 6 7 8
2. 配置文件的“串口1”是發送到平臺控制卡的串口號，當數據發送方式選擇采用“通過UDP發送動作文件到平臺控制卡（DATASEND_SEL=1）”的方式時，可以不理會當前串口；
3. 配置文件的“串口2”是按鍵信號采集卡的串口號，當采用UDP的方式作為控制指令輸入時，可以不理會當前串口；
4. LocalIP和LocalPort是本地主機的IP地址和端口。也就是說是中控主機需要按照這個配置來設置參數；
5. RemoteIP和RemotePort是控制卡的IP地址和端口。也就是說是控制卡發送數據的目的主機的參數；
| 通訊模式 | 本地IP地址 | 本地端口號 | 目標IP地址 | 目標端口號 | 連接對象 | 服務器IP地址 | 服務器端口號 |
| UDP Server |
LocalIP 127.0.0.1 |
LocalPort 8002 |
RemoteIP | RemotePort | |||
| UDP Client | LocalIP | LocalPort | RemoteIP | RemotePort | |||
| TCP Server | LocalIP | LocalPort | All Connections | ||||
| TCP Client |
RemoteIP 實際IP地址 |
RemotePort 8001 |
1. 先將影片文件命名成AllController01.wmv~AllController15.wmv，并放到ME文件夾內
2. 如果發Play指令， 程序調用.\ME\AllController.txt
3. 如果發Play01指令，程序調用.\ME\AllController01.txt
4. 如果發Play02指令，程序調用.\ME\AllController02.txt
5. 依次類推，最大支持Play15指令，如果超出Play15，則仍然調用AllController.txt
6. Stop表示停止當前動作文件的發送，軟件接下來會發送一幀全0指令到控制卡（發送全0的功能在SYNC_SEL=2的情況下暫時無法實現）
注：Play、Pause和Stop的字母不分大小寫。
2.4.4 播放同步方式選擇說明
同步方式就是當接收到中控主機的起始同步指令后，采用哪種同步方式來播放影片或者動作文件，目前軟件可以采用如下三種方式來同步：1. 啟動時間一次同步：適用于程序只播放動作文件的情況
2. SSP播放器反饋時間同步：播放影片同時調用txt格式的動作文件
3. SSP播放器內部時間同步：適用于既播放影片（SSP）又播放動作文件（EFFX）的情況
注：當同步方式為“SSP播放器內部時間同步SYNC_SEL=2”的情況下，播放影片的路徑和名稱在.\SPAS\OpenFile.vbs和OpenFileStop.vbs里面，如果需要修改影片名稱，則需要通過記事本打開這兩個文件進行修改。另外在.\ME\的文件夾下，同時將AllController.effx動作文件名稱也要同步修改。

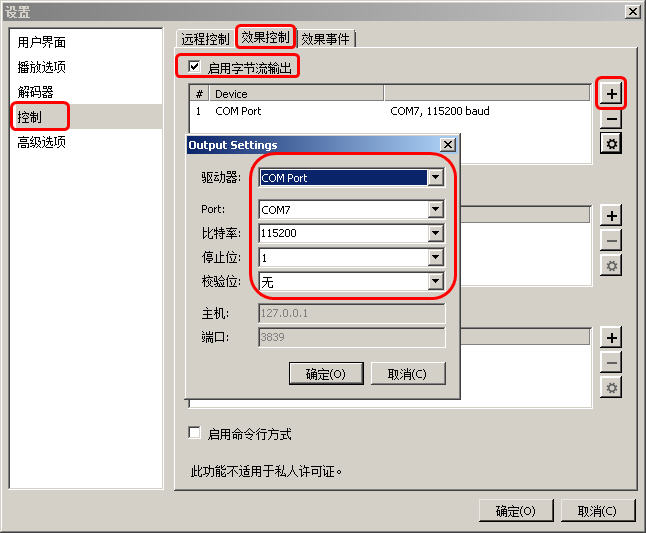

除此以外，在SSP軟件中也應做相應的配置，具體見下圖，同時注意串口號和波特率要根據實際情況而定。
2.4.5 播放邏輯說明
在初始狀態下，無論按下任何播放按鍵，影片（動作文件）從第一幀（第一行動作）開始播放，直到播放完為止。如果在影片（動作文件）播放過程中，又按下其它按鍵（或當前的播放按鍵），則重新播放按鍵所對應的影片。
在播放過程中如果按下Stop按鍵（Key6），則停止當前的影片（動作文件）的播放，平臺同時歸到原位。
2.4.6 搖桿隨動功能
在某些需要搖桿/手柄/方向盤直接控制仿真平臺的情況下，搖動搖桿時平臺會跟隨搖桿進行相應的動作。其主要功能有：l 平臺隨動控制
l 平臺特殊動作控制（模擬地震橫波縱波、平臺抖動、顛簸等效果）
l 動作文件、特效文件的采集（控制平臺的時候，可以直接生成動作文件）
l 模擬一些游戲的姿態輸出
l 某些搖桿支持平臺的變速控制
2.4.7 通過Acq101動作采集板采集動作文件
當軟件連接上動作采集卡，軟件可以實現動作采集的功能。具體操作步驟如下，1. 將config.ini中的[Others]中的MotionFileDuty配置成超過0的數值
2. 修改[Comport2]的端口和采集卡的端口一致。并將波特率設置成115200
3. [SyncMode]中的SYNC_SEL=2
4. 將待采集動作的影片命名成AllController.wmv，且放在C:\UK2T\ME\文件夾下。或者將.\SPAS\OpenFile.vbs中的最后一行改成和待采集動作的影片路徑和名稱相一致。
5. 打開程序并準備好采集器后，直接點擊SSP界面上的播放按鈕即可
2.4.8 注意事項
1. 動作文件應該嚴格遵循以下格式00:00:05.500 1 2 3 4 5 6 1 2 3 4 5 6 7 8
2. 配置文件的“串口1”是發送到平臺控制卡的串口號，當數據發送方式選擇采用“通過UDP發送動作文件到平臺控制卡（DATASEND_SEL=1）”的方式時，可以不理會當前串口；
3. 配置文件的“串口2”是按鍵信號采集卡的串口號，當采用UDP的方式作為控制指令輸入時，可以不理會當前串口；
4. LocalIP和LocalPort是本地主機的IP地址和端口。也就是說是中控主機需要按照這個配置來設置參數；
5. RemoteIP和RemotePort是控制卡的IP地址和端口。也就是說是控制卡發送數據的目的主機的參數；
